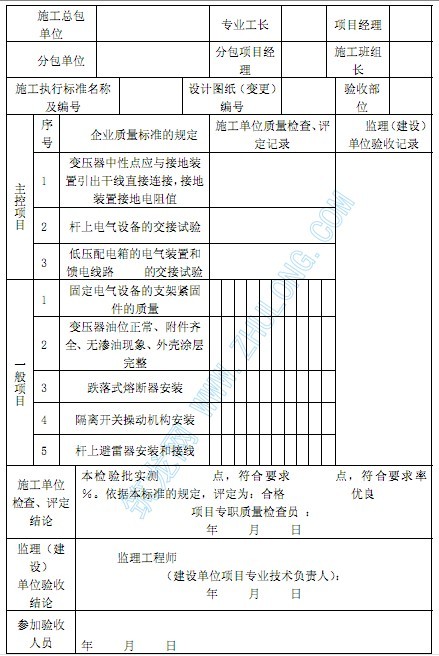

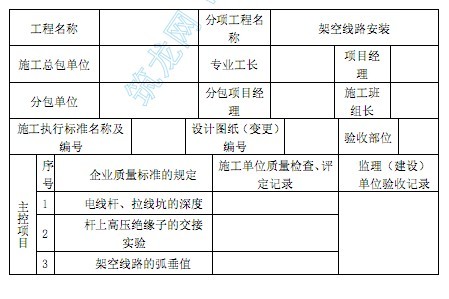

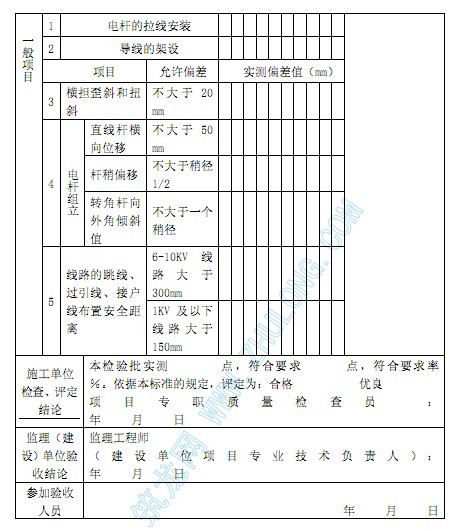

1．1 编制说明 1．1．1 适用范围 本节适用于建筑电气分部工程中室外电气子分部工程的架空线路及杆上电气设备 安装分项工程施工质量的验收。 1．1．2 分项工程施工质量验收划分 本分项工程施工质量验收标准大量保留国家标准中的有关规定，将原“架空线路及 杆上电气设备安装” 分项工程分解为“架空线路安装”和“杆上电气设备安装”两部 分，按照两个类型的检验批进行质量验收。 1．1．3 检验批的划分 检验批是工程质量验收的最小单位，是分项工程及分部（子分部）工程质量验收的 基础。 “架空线路安装”按供电区段划分检验批； “杆上电气设备安装”按供电区段和庭 院大小、投运时间先后、功能区段划分检验批。 1．1．4 编制参考标准及规范 （1） 中建总公司《建筑电气工程施工工艺标准》 ； （2） 《建筑工程施工质量验收统一标准》 （GB 50300－2001） ； （3） 《建筑电气工程施工质量验收规范》 （GB 50303－2002） ； （4） 《建筑电气安装工程 35KV 及以下架空电力线路施工及及验收规范》 （GB 50173） （5） 《电气装置安装工程 电气设备交接试验标准》 （GB 50150－91） ； （6） 《供配电系统设计规范》 （GB 50052－95） ； （7） 《民用建筑电气设计规范》 （JGJ/T 16－92） 。 1．2 术语 1．2．1 架空线路 采用杆塔支持电线的，适用于室外的一种线路。 1．2．2 电气设备 发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、 保护装置、布线系统的设备、电气用具。 1．2．3 检验批 按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检 验体。 1．2．4 ?；さ继澹≒E） 为防止发生电击危险而与下列部件进行电气连接的一种导体： ——裸露导电部件； ——外部导电部件； ——主接地端子； ——接地电极（接地装置） ； ——电源的接地点或人为的中性接点。 1．2．5 验收 建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同 对检验批、分项、分部、单位工程的质量进行抽样复查，根据相关标准以书面形式对工 程质量达到合格与否做出确认。 1．2．6 主控项目 建筑工程中的对安全、卫生、环境?；ず凸诶嫫鹁龆ㄐ宰饔玫募煅橄钅?。 1．2．7 一般项目 除主控项目以外的检验项目。 1．2．8 抽样检验 按照规定的抽样方案，随机地从进场的材料、构配件、设备或建筑工程检验项目中， 按检验批抽取一定数量的样本所进行的检验。 1．2．9 质量控制资料 反映施工过程质量控制的各项工作，可以证明工程内在质量，并与施工同步形成的 技术、管理文件。 1．2．10 电气装置 为实现一个或几个具体目的且特性相配合的电气设备的组合。 1．3 主控项目 1．3．1 架空线路安装 1．3．1．1 电杆坑、拉线坑的深度允许偏差，不深于设计坑深 100 ㎜，不浅于设 计坑深 50 ㎜。 1．3．1．2 杆上高压绝缘子必须按现行国家标准《电气装置安装工程电气设备交 接试验标准》GB50150—91 的规定交接试验合格。 1．3．1．3 架空导线的弧垂值，允许偏差为设计弧垂值的±5％，水平排列的同档 导线间弧垂值的偏差为±50 ㎜。 1．3．2 杆上电气设备安装 1．3．2．1 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻 值必须符合设计要求。 1．3．2．2 杆上变压器和高压隔离开关、跌落式熔断器、避雷器等必须按现行国 家标准《电气装置安装工程电气设备交接试验标准》GB50150—91的规定交接试验合格。 1．3．2．3 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定： （1） 每路配电开关及保护装置的规格、型号，符合设计要求； （2） 相间和相对地间的绝缘电阻值大于 0.5MΩ； （3） 电气装置的交流工频耐压试验电压为 1KV,当绝缘电阻值大于 10 MΩ时，可 采用 2500V 兆欧表摇测替代，试验持续时间 1min，无击穿闪络现象。 1．4 一般项目 1．4．1 架空线路安装 1．4．1．1 拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方 向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规 格及弧垂值相适配。 1．4．1．2 电杆组立应正直，直线杆横向位移不应大于 50 ㎜，杆稍偏移不应大于 稍径的 1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个稍径。 1．4．1．3 导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规 格适配。 1．4．1．4 直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。 横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20 ㎜。横担等镀锌制品应热浸 镀锌。 1．4．1．5 线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压等 级为 6～10 KV的，应大于 300 ㎜；电压等级为 1 KV 及以下的，应大于150 ㎜。用绝缘 导线架设的线路，绝缘破口处应修补完整。 1．4．2 杆上电气设备安装 1．4．2．1 固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐 全。 1．4．2．2 变压器油位正常、附件齐全、无渗油现象、外壳涂层完整。 1．4．2．3 杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相 同期性好，分闸后，刀片与静触头间空气间隙距离不应小于 200 ㎜；地面操作杆与 PE 线连接可靠，且有标识。 1．4．2．4 跌落式熔断器安装的相间距离不小于 500 ㎜；熔管试操动能自然打开 旋下。 1．4．2．5 杆上避雷器排列整齐，相间距离不小于 350 ㎜，电源侧引线铜线截面 积不小于 16m ㎡、铝线截面积不小于 25m ㎡，接地侧引线铜线截面积不小于25m㎡、铝 线截面积不小于35m ㎡。与接地装置引出线连接可靠。 1．5 检查方法 1．5．1 架空线路安装 1．5．1．1 主控项目： （1）对 1.3.1.1 全数检查，采用尺量方法检查。 （2）对 1.3.1.2 全数检查，查阅记录或采用试验时旁站。 （3）对 1.3.1.3 抽查线路档数的 10％，但不少于 5 档，少于 5 档全数检查，用驰 度尺观察检查和检查安装记录。 1．5．1．2 一般项目： （1）对1.4.1.1 抽查 10％，但不少于 5 组，少于 5 组全数检查，用目测检查或用 仪器检查。 （2）对1.4.1.2 抽查 10 组，不足 10 组全数检查，采用目测检查或用水准仪检查。 （3）对 1.4.1.3 全数检查，采用目测方法检查。 （4）对 1.4.1.4 抽查 10 组，不足 10 组全数检查，采用目测检查或用仪器检查。 （5）对 1.4.1.5 抽查 10 组，不足 10 组全数检查，采用目测检查或实测检查。 1．5．2 杆上电气设备安装 1．5．2．1 主控项目： （1）对 1.3.2.1 全数检查，采用目测和实测接地电阻值或检查测试记录或试验时 旁站。 （2）对 1.3.2.2 全数检查，查阅试验记录。 （3）对 1.3.2.3 全数检查，检查安装和测试记录。 1．5．2．2 一般项目： （1） 对 1.4.2.1 全数检查，采用目测方法检查。 （2） 对 1.4.2.2 全数检查，采用目测方法检查。 （3） 对 1.4.2.3 全数检查，采用尺量和目测方法检查。 （4） 对 1.4.2.4 全数检查，采用尺量和试操作方法检查。 （5） 对 1.4.2.5 全数检查，采用尺量和目测方法检查。 1．6 质量分级 本标准的检验批、分项、分部（子分部）工程质量均分为“合格”与“优良”两 个等级。 1．6．1 检验批的质量等级应符合以下规定： 1．6．1．1 合格： （1）主控项目的质量必须符合中建总公司的《建筑电气工程施工工艺标准》中相 应的合格规定及本标准的规定； （2）一般项目的质量应符合中建总公司《建筑电气工程施工工艺标准》中相应的 合格规定及本标准的规定，当采取抽样检验时，其抽检处（件）的数量（比例）应符合 本标准的规定； （3）对允许偏差项抽检的点数中，应有 60％及其以上的点数实测值在本标准的规 定范围内。 （4）具有完整的施工操作依据，详实的质量控制及质量检查记录。 1．6．1．2 优良： （1）主控项目应全数进行检查，并必须符合本标准的规定； （2）一般项目应全数检查，并符合本标准的合格规定；其中有 70％及其以上的处 （件）符合优良规定，该项即为优良；优良项数应占检验总项数的 70％及其以上； （3）允许偏差项检查的点数中，应有 80％及其以上的点数实测值在本标准的允许 偏差范围内； （4）具有完整的施工操作依据，详实的质量控制及质量检查记录。 1．6．2 分项工程的质量等级应符合以下规定： 1．6．2．1 合格： （1） 分项工程所含检验批的质量均达到本标准的合格标准； （2） 分项工程所含检验批的施工依据、质量检查、验收记录完整。 1．6．2．2 优良： （1）分项工程所含检验批全部达到本标准的合格等级，并且有 70％及以上的检验 批的质量达到本标准的优良等级； （2）分项工程所含检验批的施工依据、质量检查、验收记录完整。 1．7 评定方法 1．7．1 架空线路安装 1．7．1．1 主控项目： （1） 电杆坑、拉线坑深度： 1）合格：电杆坑、拉线坑的实测深度，应不深于设计坑深100mm，不浅于设计坑深 50mm。并应符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，电杆坑、拉线坑的位置正确，实测深度基本一致。 （2） 杆上高压绝缘子的交接试验： 1）合格：高压绝缘子的绝缘电阻测量和交流耐压试验必须符合现行国家标准《电 气装置安装工程 电气设备交接试验标准》GB50150—91 的规定，交接试验结果必须合 格。 2）优良：在合格基础上，有详实的质量控制和质量检查记录。 （3） 架空导线的弧垂值： 1）合格：抽查架空导线的实测弧垂值偏差不大于设计弧垂值的±5％，抽查水平排 列的同档导线间实测弧垂值的偏差不大于±50 ㎜（施工中测量要经实际温度下换算修 正） 。并应符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，架空导线的实测弧垂值和水平排列的同档导线间弧垂值 应无明显差异。 1．7．1．2 一般项目： （1） 电杆拉线的安装： 1）合格：抽查绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一 致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及 弧垂值相适配。并应符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，拉线与电杆的夹角正确，拉线紧线后电杆稍无明显偏移。 （2） 电杆组立： 1）合格：抽查电杆组立应正直，直线杆横向位移不应大于50㎜，杆稍偏移不应大 于稍径的 1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个稍径。并应符合 中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，直线杆和转角杆填土防沉台尺寸正确，导线紧线后电杆 稍应无明显偏移。 （3） 导线架设： 1）合格：导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格 适配；用绝缘导线架设的线路，绝缘破口处应修补完整。并应符合中建总公司《建筑电 气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，导线没有因施工不当造成加固或修复。 （4） 横担安装： 1）合格：抽查直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线 侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20 ㎜；横担等镀锌制品应 热浸镀锌，且安装平整、牢固。并应符合中建总公司《建筑电气工程施工工艺标准》中 相应的合格规定。 2）优良：在合格基础上，横担与电杆间接触紧密，连接螺栓螺纹露出螺母2～3 扣； 镀锌层良好，无缺陷。 （5） 线路的跳线、过引线、接户线的布置： 1）合格：抽查线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压 等级为6～10 KV 的，应大于300 ㎜；电压等级为 1 KV 及以下的，应大于 150 ㎜。并应 符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，导线布置合理、整齐，线间连接的走向清楚，辨认方便。 1．7．2 杆上电气设备安装 1．7．2．1 主控项目： （1） 变压器中性点与接地装置： 1）合格：变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值 测量应符合现行国家标准《电气装置安装工程 电气设备交接试验标准》GB50150—91 的规定，测量结果必须符合设计要求。并应符合中建总公司《建筑电气工程施工工艺标 准》中相应的合格规定。 2）优良：在合格基础上，有详实的质量控制和质量检查记录，变压器中性点与接 地装置引出干线的连接应平整、牢固。 （2） 杆上电气设备交接试验： 1）合格：杆上变压器和高压隔离开关、跌落式熔断器、避雷器等必须按现行国家 标准《电气装置安装工程 电气设备交接试验标准》GB50150—91 的规定进行各项试验 交接试验结果必须合格。 2）优良：在合格基础上，有详实的质量控制和质量检查记录。 （3） 低压配电箱的电气装置和馈电线路的交接试验： 1）合格：杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定： a) 每路配电开关及?；ぷ爸玫墓娓瘛⑿秃?，符合设计要求； b） 相间和相对地间的绝缘电阻值大于0.5MΩ； c） 电气装置的交流工频耐压试验电压为 1KV,当绝缘电阻值大于 10 MΩ时，可 采用 2500V 兆欧表摇测替代，试验持续时间 1min，无击穿闪络现象。 2）优良：在合格基础上，有详实的质量控制和质量检查记录。 1．7．2．2 一般项目： （1） 固定电气设备的支架、紧固件质量 1）合格：固定电气设备的支架、紧固件应为热浸镀锌制品，紧固件及防松零件应 齐全。 2）优良：在合格基础上，有详实的质量控制和质量检查记录。 （2） 变压器安装： 1）合格：变压器安装应保证位置正确、油位正常、附件齐全、无渗油现象、外壳 涂层完整。并应符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，安装平整、固定牢靠、外表整洁。 （3）隔离开关操动机构安装： 1）合格：隔离开关安装应做到分、合操动灵活，操动机构机械锁定可靠，分合时 三相同期性好，分闸后，刀片与静触头间空气间隙距离不应小于 200㎜；地面操作杆与 PE 线连接可靠，且有标识。并应符合中建总公司《建筑电气工程施工工艺标准》中相应 的合格规定。 2)优良：在合格基础上，安装平整，地面操作杆与 PE 线连接紧密，色标准确。隔 离开关端子与导线间连接可靠。 （4）跌落式熔断器安装： 1）合格：跌落式熔断器安装的相间距离应不小于 500 ㎜；熔管试操动时，能轻松 自然的打开旋下。并应符合中建总公司《建筑电气工程施工工艺标准》中相应的合格规 定。 2）优良：在合格基础上，安装平整、牢固，成排的排列整齐、间距均匀、高度一 致。 （4） 避雷器安装和接线： 1）合格：避雷器安装应做到排列整齐，相间距离不小于 350 ㎜，电源侧引线铜线 截面积不小于 16m ㎡、 铝线截面积不小于 25m ㎡， 接地侧引线铜线截面积不小于 25m㎡、 铝线截面积不小于 35m ㎡。与接地装置引出线连接可靠。并应符合中建总公司《建筑电 气工程施工工艺标准》中相应的合格规定。 2）优良：在合格基础上，电源侧引线与避雷器端子间连接可靠，成排的排列整齐、 间距均匀、高度一致。 1．8 必须具备的技术资料 （1） 产品合格证。 （2） 产品出厂技术文件： 1） 产品出厂试验报告单； 2） 产品安装使用说明书。 （3） 设备、材料进场检查、验收记录。 （4） 接地电阻测量试验报告单。 （5） 电气装置交接试验报告单。 （6） 安装自检、互检记录。 （7） 设计变更洽商记录。 （8） 架空线路、电气设备通电试运行记录。 （9） 钢材材质质量证明书。 1．9 附加说明及表格 《建筑工程施工质量验收统一标准》GB 50300－2001 规定工程质量的验收应在班 组、企业自检的基础上，由监理工程师或总监理工程师组织有关人员进行验收。这就要 求施工班组在施工操作过程中或工作完成后，由承担检验批、分项工程的工种工人和班 组等参加，对产品进行自我检查和互相检查，及时发现问题，及时整改，使工程质量达 到合格标准。项目专职质量检查员组织工长、班组长、班组质检员等，对检验批质量进 行检查、评定，作为检验批、分项工程质量向下一道工序交接的依据。 检验批质量验收、评定记录 表 1.9—1 注：本表由施工项目专职质量检查员填写，监理工程师（建设单位项目专业技术 负责人）组织项目专 业质量（技术）负责人等进行验收。 检验批质量验收、 评定记录 表 1.9—2 9 注：本表由施工项目专职质量检查员填写，监理工程师（建设单位项目专业 技术负责人）组织项目专 业质量（技术）负责人等进行验收。 1．10 条文说明 1．10．1 主控项目 1．10．1．1 架空线路的杆型、拉线设置及两者的埋设深度，在施工设计时是依据 所在地的气象条件、土壤特性、地形情况的因素加以考虑决定的。埋设深度是否足够， 涉及线路的抗风能力和稳固性，太深会使材料浪费。 1．10．1．2 标准中要测量的弧垂值，是指档距内的最大弧垂值，因建筑电气工程 中的架空线路处于地形平坦处居多，所以最大弧垂值的位置在档距的 1/2 处。施工时紧 线器收紧程度越大，导线受到的张力越大，弧垂值越小。施工设计时依据导线规格大小 和架空线路的档距大小，经计算或查表给定弧垂值，但要注意弧垂值的大小与环境温度 有关。为了使导线摆动时不致相互碰线，所以要求导线间弧垂值偏差不大于50㎜。 1．10．1．3 变压器的中性点即变压器低压侧三相四线输出的中性点（N 端子） 。为 了用电安全，建筑电气设计选用中性点（N）接地的系统，并规定与其相连的接地装置 接地电阻最大值，施工后实测值不允许超过规定值。由接地装置引出的干线，以最近距 离直接与变压器中性点（N 端子）可靠连接，以确保低压供电系统可靠、安全地运行。 1．10．1．4 架空线路的绝缘子、高压隔离开关、跌落式熔断器等对地的绝缘电阻， 是在安装前逐个（逐相）用2500V兆欧表摇测。高压的绝缘子、高压隔离开关、跌落式 熔断还要做交流工频耐压试验。 1．10．1．5 低压部分的交接试验分为线路和装置两个单元，线路仅测量绝缘电阻， 装置既要测量绝缘电阻又要做工频耐压试验，目的是对出厂试验的复核，以使通电前对 供电的安全性和可靠性作出判断。 1．10．2 一般项目 1．10．2．1 拉线是使线路稳固的主要部件之一，且受振动和易受人们不经意的扰 动，所以其紧固金具是否齐全是关系到拉线能否正常受力，保持张紧状态，不使电杆因 受力不平衡或受风力影响而发生歪斜倾覆的关键。拉线的位置要正确，目的是使电杆横 向受力处于平衡状态，理论上说，拉线位置正确了，正常情况下，电杆只受垂直向下的 压力。 1．10．2．2 电杆组立的形位要求目的是在线路架设后，使电杆和线路的受力状态 处于合理和允许的情况下，即线路受力正常，电杆受的弯距也是最小。 1．10．2．3 线路的跳线、过引线、接户线的线间和线对地间的安全距离是线路架 设中或连接时必须注意的安全规定，有两层含义，即确保绝缘可靠和便于带电维修。 1．10．2．4 跌落式熔断器相间距离是因考虑到打开跌落式熔断器时，有电弧产生， 防止在有风天气下打开发生飞弧现象而导致相间断路，所以必须大于规定的最小距离。 变压器、箱式变电所安装 2.1 编制说明 2.1.1 适用范围 本节适用于建筑电气分部工程中的室外电气、变配电室等子分部工程的变压器。箱 式变电所安装分项工程施工质量的验收。 2.1.2 编制参考标准及规范 2.1.2.1《中国建筑工程总公司建筑电气工程施工工艺标准》 ； 2.1.2.2《建筑电气工程施工质量验收规范》 （GB50303-2002） ； 2.1.2.3《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》 （GBJ148-90） ； 2.1.2.4《电气装置安装工程 电气设备交接试验标准》 （GB50150-91） 。 2.1.3 检验批的划分：按主变压器、箱式变电所各为一个检验批。 2.2 术语 2.2.1 电气装置 为实现一个或几个具体目的且特性相配合的电气设备的组合。 2.2.2 建筑电气工程（装置） 为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电 气部分的组合。这种组合能满足建筑物预期的使用功能和安全亚军哦求，也能满足使用 建筑物的任的安全需要。 2.2.3 布线系统 一根电缆（电线）多根电缆（电线）或母线以及固定它们的部件的组合。如果需要， 布线系统还包括封装电缆（电线）或母线的部件。 2.2.4 ?；さ继澹≒E） 为防止发生电击危险而与下列部件进行电气连接的一种导体： ——裸露导电部件； ——外部导电部件； ——主接地端子； ——接地电极（接地装置） ； ——电源的接地点或人为的中性接点。 2.2.5 中性保护导体（PEN） 一种同时具有中性导体和?；さ继骞δ艿慕拥氐继?。 2.3 主控项目 2.3.1 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。 2.3.2 接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变 电所的 N 母线和 PE 母线直接连接；变压器箱体、干式变压器的支架或外壳应接PE线； 所有连接应可靠，紧固件及防松零件齐全。 2.3.3 变压器必须按《电气装置安装工程电气设备交接试验标准》 （GB50150）的规定交 接试验合格。 2.3.4 箱式变电所及落地式配电箱的基础应高于室外地坪。周围排水通畅。用地脚螺栓 固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱， 箱体应接地（PE）或接零（PEN）可靠，且有标识。 2.3.5 箱式变电所的交接试验，必须符合下列规定： 2.3.5.1 由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电 所高压电气设备部分按《电气装置安装工程电气设备交接试验标准》 （GB50150）的规定 交接试验合格。 2.3.5.2 高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试 验按产品提供的技术文件要求执行。 2.3.5.3 低压成套配电柜交接试验符合下列的规定： （1）每路配电开关及保护装置的规定、型号，应符合设计要求； （2）相间和相对地间的绝缘电阻值应大于0.5MΩ； （3）电气装置的交流工频耐压试验电压为 1KV，当绝缘电阻值大于 10 MΩ时，可采用 2500V 兆欧表测量替代，试验持续时间1min，无击穿闪络现象。 2.4 一般项目 2.4.1 有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置 一致，自动调节符合产品的技术文件要求。 2.4.2 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。 2.4.3 装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。 2.4.4 变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不检查 器身。 2.4.4.1 制造厂规定不检查器身者； 2.4.4.2 就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧 烈振动、冲撞或严重颠簸等异常情况者。 2.4.5 箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。 2.4.6 箱式变电所的高低压柜内部接线完整，低压每个输出回路标记清晰，回路名称准 确。 2.4.7 装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1％—1.5％的升高坡 度。 2.5 检查方法 2.5.1 主控项目的检查方法 2.5.1.1 对 2.3.1 全数检查，目测检查。 2.5.1.2 对 2.3.2 全数检查，目测检查。 2.5.1.3 对 2.3.3 全数检查，检查试验记录或试验时旁站。 2.5.1.4 对 2.3.4 全数检查，目测检查。 2.5.1.5 对 2.3.5 全数检查，目测检查和查阅试验记录或用兆欧表抽查测试或在试验时 旁站。 2.5.2 一般项目的检查方法 2.5.2.1 对2.4.1 全数检查，目测检查和检查安装记录。 2.5.2.2 对2.4.2 全数检查，目测检查。 2.5.2.3 对2.4.3 全数检查，目测检查。 2.5.2.4 对2.4.4 全数检查，检查安装和调整试验记录。 2.5.2.5 对2.4.5 全数检查，目测检查。 2.5.2.6 对2.4.6 全数检查，目测检查。 2.5.2.7 对2.4.7 全数检查，目测检查和实测和检查安装记录。 2.6 质量分级 14 2.6.2 检验批的质量等级应符合以下规定： 2.6.2.1 合格： （1）主控项目的质量必须符合中建总公司的《建筑电气工程施工工艺标准》的合格规 定； （2）一般项目的质量应符合中建总公司《建筑电气工程施工工艺标准》的合格规定， 当采取抽样检验时，其抽检数量（比例）应符合中建总公司《建筑电气工程施工工艺标 准且允许偏差实测值应有不低于 60％的点数在本标准的规定范围之内。 （3）具有完整的施工操作依据，详实的质量控制及质量检查记录。 2.6.2.2 优良： （1）主控项目应全数进行检查，并必须符合本标准的规定； （2）一般项目应全数检查，并符合本标准的合格规定且允许偏差实测值应有不低于 80 ％的点数在本标准规定的范围内。 （3）具有完整的施工操作依据，详实的质量控制及质量检查记录。 2.6.3 分项工程的质量等级评定方法： 2.6.3.1 合格： （1）分项工程所含检验批的质量均达到本标准的合格标准； （2）分项工程所含检验批的施工依据、质量检查、验收记录完整。 2.6.3.2 优良： （1）分项工程所含检验批全部达到本标准的合格等级，并且有 70％及以上的检验批的 质量达到本标准的优良等级； （2）分项工程所含检验批的施工依据、质量检查、验收记录完整。 2.7 评定方法 2.7.1 主控项目 2.7.1.1 变压器安装 （1）合格：变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。 （2）优良：在合格基础上，器身表面干净清洁，油漆完整；附件与油箱间的连接垫圈、 管路和引线等整齐美观。 2.7.1.2 变压器接地 （1）合箱式变电所的 N 母线和 PE 母线直接连接；变压器箱体、干式变压器的支架或外壳应接 PE线；所有连接应可靠，紧固件及防松零件齐全。并应符合中建总公司的《建筑电气工 程施工工艺标准》中相应的合格规定。 （2）优良：在合格基础上，线路走向合理，色标准确，涂刷后不污染设备和建筑物， 接地连接线整齐美观。 2.7.1.3 变压器交接试验 （1）合格：变压器必须按《电气装置安装工程电气设备交接试验标准》 （GB50150）的 规定交接试验合格。并应符合中建总公司的《建筑电气工程施工工艺标准》中相应的合 格规定。 （2）优良：在合格的基础上，具有完整的施工操作依据，详实的质量控制及质量检查 记录。 2.7.1.4 箱式变电所及落地箱基础 （1）合格：箱式变电所及落地式配电箱的基础应高于室外地坪。周围排水通畅。用地 脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式 配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标识。并应符合中建总公司的《建 筑电气工程施工工艺标准》中相应的合格规定。 （2）优良：在合格的基础上，器身表面干净清洁，油漆完整；连接用的螺栓螺纹露出 螺母 2-3 扣；接地线路应走向合理，色标准确，涂刷后不污染设备和建筑物，接地连接 线整齐美观； 2.7.1.5 箱式变电所交接试验 （1）合格：箱式变电所的交接试验，必须符合下列规定： 1）由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电 所高压电气设备部分按《电气装置安装工程电气设备交接试验标准》 （GB50150）的规定 交接试验合格。 2）高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试 验按产品提供的技术文件要求执行。 3）低压成套配电柜交接试验符合下列的规定： ——每路配电开关及?；ぷ爸玫墓娑?、型号，应符合设计要求； ——相间和相对地间的绝缘电阻值应大于0.5MΩ； ——电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于 10 MΩ时，可采 用 2500V 兆欧表测量替代，试验持续时间 1min，无击穿闪络现象。 （2）优良：在合格的基础上，具有完整的施工操作依据，详实的质量控制及质量检查 记录。 格：接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与 2.7.2 一般项目 2.7.2.1 有载调压开关 （1）合格：有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实 际位置一致，自动调节符合产品的技术文件要求。并应符合中建总公司的《建筑电气工 程施工工艺标准》中相应的合格规定。 （2）优良：在合格的基础上，操动部分方便省力，空行程少。 2.7.2.2 绝缘件、测温仪表质量 （1）合格：绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示 准确。并应符合中建总公司的《建筑电气工程施工工艺标准》中相应的合格规定。 （2）优良：在合格的基础上，外观美观，并有详实的检查记录。 2.7.2.3 变压器固定 （1）合格：装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。 （2）优良：在合格的基础上，有详实的质量控制及质量检查记录。 2.7.2.4 变压器器身检查 （1）合格：变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可 不检查器身。 1）制造厂规定不检查器身者； 2）就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振 动、冲撞或严重颠簸等异常情况者。 （2）优良：在合格的基础上，有详实的质量控制及质量检查记录。 2.7.2.5 箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。 （1）合格：箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。 （2）优良：在合格的基础上，有详实的质量控制及质量检查记录。 2.7.2.6 箱式变电所柜内接线 （1）合格：箱式变电所的高低压柜内部接线完整，低压每个输出回路标记清晰，回路 名称准确。 （2）优良：在合格的基础上，回路编号采用标准端子头，每个端子螺丝上接线不超过 2 根。 2.7.2.7 变压器顶盖的升高坡度 （1）合格：装有气体继电器的变压器顶盖，沿气体继电器的气流方向有 1％—1.5％的 升高坡度。 （2）优良：在合格的基础上，器身表面干净清洁，油漆完整。 2.8 必须具备的技术资料 2.8.1 产品合格证 2.8.2 产品出厂技术文件 2.8.2.1 产品出厂试验报告单 2.8.2.2 产品安装使用说明书 2.8.3 设备材料进货检验记录 2.8.4 器身检查记录 2.8.5 交接试验报告单 2.8.6 安装自互检记录 2.8.7 设计变更洽商记录 2.8.8 试运行记录 2.8.9 钢材材质证明 2.8.10 预检记录
